Válvulas de Bola Neumáticas

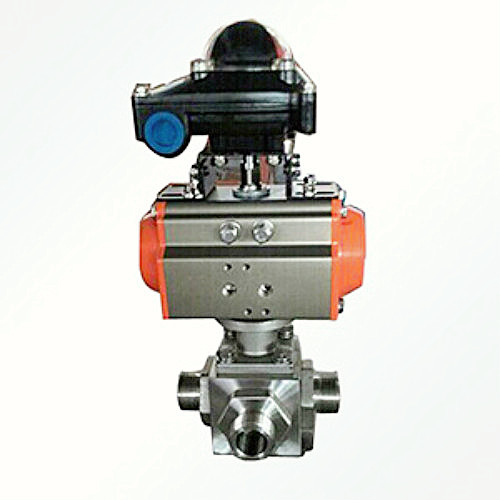

válvula de bola de cuatro vías con actuador neumático

Min. Orden: 1 Unidad
Tiempo de entrega: 5 días
Capacidad de Producción: 10000 unidades / mes
Condiciones de pago: L/C, T/T, D/P, Western Union, Paypal, Money Gram
Descripción del producto： La válvula de bola neumática de cuatro vías se compone de un actuador neumático de carrera angular y una válvula de bola de cuatro vías.
Investigación Correo Electrónico Catálogo

Producto: válvula de bola de cuatro vías con actuador neumático

Introducción

La válvula de bola neumática de cuatro vías se compone de un actuador neumático de carrera angular y una válvula de bola de cuatro vías. Se puede equipar con un posicionador de válvula para ingresar una señal de control (4-20mADC o 1-5VDC) y la fuente de aire puede controlar la operación. Se utiliza en varios sistemas de tuberías con corte y conexión de fluidos, de modo que el medio se transporta a cada punto designado de acuerdo con un programa predeterminado.

Caracteristicas

1. Salida de par grande con actuador neumática de tipo cremallera &piñón o yugo escocés

2. Pequeña resistencia a fluidos y gran capacidad de flujo;

3. El asiento de la válvula adopta material de PTFE con cierta deformación elástica y alta resistencia, lo que logra un buen rendimiento de sellado y garantiza la estabilidad de la válvula.

4. Larga vida útil: la bola y el vástago están hechos de acero inoxidable austenítico, mientras que el asiento está hecho de PTFE, lo que puede lograr una buena resistencia a la corrosión y prolongar la vida útil de la válvula.

Principio de funcionamiento

Después de que la válvula solenoide del actuador recibe la señal, el aire comprimido ingresa al cilindro del actuador del pistón, que empuja el pistón para moverse. La varilla de conexión en las unidades de pistón el eje del accionador gire, y el manguito de conexión en los accionamientos de husillo el connec eje ting, la válvula de vástago y bola para alcanzar el 90 ° rotación . Por lo tanto, dos tipos de medios se cambian de manera conveniente y rápida para aplicar la válvula única para múltiples funciones.

Especificación

Tamaño de la válvula	DN15-DN 600 , 1/2 '' - 24 ''
Presión de la válvula	PN 1.6 Mpa - 4.0 Mpa, Clase 150, JIS10K
Material de la válvula	WCB, SS304 , SS316
Conexión final	Embridada
Tipo de actuador	Doble efecto y simple efecto
Suministro de aire	2.5 bares -8 bares,
Carrera	90 ° y carrera personalizada
Función	On-off, regulación de flujo,
Medios adecuados	Agua, petróleo, gas, aire, partículas, etc.
Temperatura de trabajo	-40 ℃ a 180 ℃
Temperatura ambiente	-20 ° C a 90 ° C
Accesorios Opcionales	válvula solenoide, posicionador, interruptor de límite, filtro, regulador, lubricador, etc.
